Beschreibung
Produktdetails
Marke
EatonMaße (L/B/H)
8/10/18 cm
Gewicht
544 g
Anschluss
Schrauben
Aufdruck-Motiv
OFF/ON
Ausführung
Hauptschalter Aufbau
Betätigungsart
Drehschalter
ElektroG (DE) Geräteart
551
ElektroG (DE) Marke wie EAR-Registrierung
Eaton
Funktionen
rastend
Gehäuse-/Knopffarbe
Schwarz
Gewinde-Maß
M4
Inhalt
1 St.
Leistung (Details)
13 kW
Max. Temperatur
+50 °C
Min. Temperatur
-25 °C
Montageart
Aufbau
Polzahl
3
Produkt-Art
Nockenschalter
Schaltspannung
690 V
Schaltstrom (max.)
25 A
Schaltwinkel
1 x 90 °
Schutzart
IP65
Temperaturbereich
-25 - +50 °C °C
Typ
P1-25/I2/SVB-SW
EAN
4015082072940

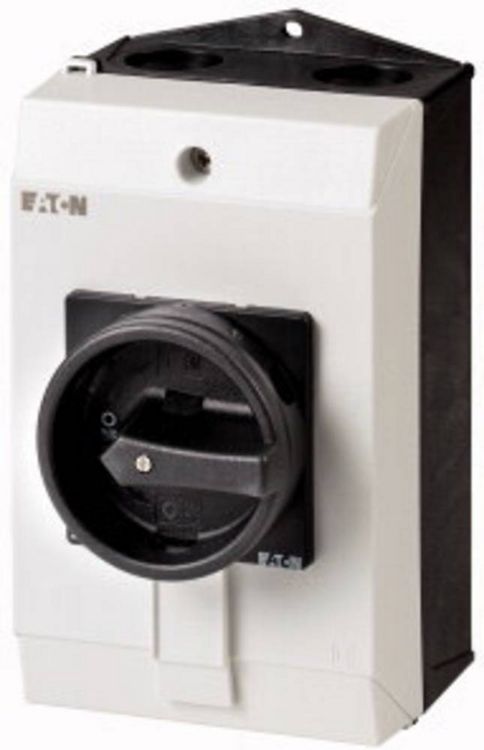

Eaton Hauptschalter P1-25/I2/SVB-SW
Hersteller: Eaton
Bezeichnung: Hauptschalter I2/SVB
Typ: P1-25/I2/SVB-SW
Ausführung als Hauptschalter: ja
Ausführung als Wartungs-/Reparaturschalter: ja
Ausführung als Sicherheitsschalter: nein
Ausführung als NOT-AUS-Einrichtung: nein
Ausführung als Wendeschalter: nein
Anzahl der Schalter: 1
Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
Bemessungsbetriebsspannung: 690 V
Bemessungsdauerstrom Iu: 25 A
Bemessungsdauerstrom bei AC-23, 400 V: 25 A
Bemessungsdauerstrom bei AC-21, 400 V: 25 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 7,5 kW
Bemessungskurzzeitstromfestigkeit Icw: 0,64 kA
Bemessungsbetriebsleistung bei AC-23, 400 V: 13 kW
Schaltleistung bei 400 V: 13 kW
Bedingter Bemessungskurzschlussstrom Iq: 80 kA
Polzahl: 3
Motorantrieb optional: nein
Motorantrieb integriert: nein
Spannungsauslöser optional: nein
Gerätebauart: Komplettgerät im Gehäuse
Geeignet für Bodenbefestigung: ja
Geeignet für Frontbefestigung 4-Loch: nein
Geeignet für Frontbefestigung Zentral: nein
Geeignet für Verteilereinbau: nein
Geeignet für Zwischenbau: nein
Farbe des Betätigungselements: schwarz
Ausführung des Betätigungselements: Türkupplungsdrehantrieb
Verriegelbar: ja
Anschlussart Hauptstromkreis: Schraubanschluss
Schutzart (IP), frontseitig: IP65
Schutzart (NEMA): sonstige
Eaton Hauptschalter P1-25/I2/SVB-SW: weitere Details
Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: P1, STOPP-Funktion: HALT-Funktion, mit schwarzem Drehgriff und Sperrkranz, Information zum Lieferumfang: Hilfsschalterkontakt oder Neutralleiter nachrüstbar. 3-polig, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: IP65, Bauform: Aufbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 11 kW, Bemessungsdauerstrom: Iu = 25 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3 EAN: 4015082072940
Geliefert wird: Eaton (Moeller) Hauptschalter I2/SVB P1-25/I2/SVB-SW, Verpackungseinheit: 1 Stück, EAN: 4015082072940
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller: Eaton
Bezeichnung: Hauptschalter I2/SVB
Typ: P1-25/I2/SVB-SW
Ausführung als Hauptschalter: ja
Ausführung als Wartungs-/Reparaturschalter: ja
Ausführung als Sicherheitsschalter: nein
Ausführung als NOT-AUS-Einrichtung: nein
Ausführung als Wendeschalter: nein
Anzahl der Schalter: 1
Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
Bemessungsbetriebsspannung: 690 V
Bemessungsdauerstrom Iu: 25 A
Bemessungsdauerstrom bei AC-23, 400 V: 25 A
Bemessungsdauerstrom bei AC-21, 400 V: 25 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 7,5 kW
Bemessungskurzzeitstromfestigkeit Icw: 0,64 kA
Bemessungsbetriebsleistung bei AC-23, 400 V: 13 kW
Schaltleistung bei 400 V: 13 kW
Bedingter Bemessungskurzschlussstrom Iq: 80 kA
Polzahl: 3
Motorantrieb optional: nein
Motorantrieb integriert: nein
Spannungsauslöser optional: nein
Gerätebauart: Komplettgerät im Gehäuse
Geeignet für Bodenbefestigung: ja
Geeignet für Frontbefestigung 4-Loch: nein
Geeignet für Frontbefestigung Zentral: nein
Geeignet für Verteilereinbau: nein
Geeignet für Zwischenbau: nein
Farbe des Betätigungselements: schwarz
Ausführung des Betätigungselements: Türkupplungsdrehantrieb
Verriegelbar: ja
Anschlussart Hauptstromkreis: Schraubanschluss
Schutzart (IP), frontseitig: IP65
Schutzart (NEMA): sonstige
Eaton Hauptschalter P1-25/I2/SVB-SW: weitere Details
Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: P1, STOPP-Funktion: HALT-Funktion, mit schwarzem Drehgriff und Sperrkranz, Information zum Lieferumfang: Hilfsschalterkontakt oder Neutralleiter nachrüstbar. 3-polig, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: IP65, Bauform: Aufbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 11 kW, Bemessungsdauerstrom: Iu = 25 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3 EAN: 4015082072940
Geliefert wird: Eaton (Moeller) Hauptschalter I2/SVB P1-25/I2/SVB-SW, Verpackungseinheit: 1 Stück, EAN: 4015082072940
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
