Produktdetails
Marke
M5StackMaße (L/B/H)
3,2/2,4/0,8 cm
Gewicht
15 g
Nachhaltigkeit / Umweltverträglichkeit
Plastikfreie Verpackung
Betriebsspannung max.
5.5 V
Betriebsspannung min.
2.6 V
Passend für
Arduino
Plastikfreie Verpackung
Plastikfreie Verpackung
Produkt-Art
Sensor-Modul
Referenz für Umweltzeichen
Plastikfreie Verpackung
Schnittstellen
Grove
EAN
4064161157108

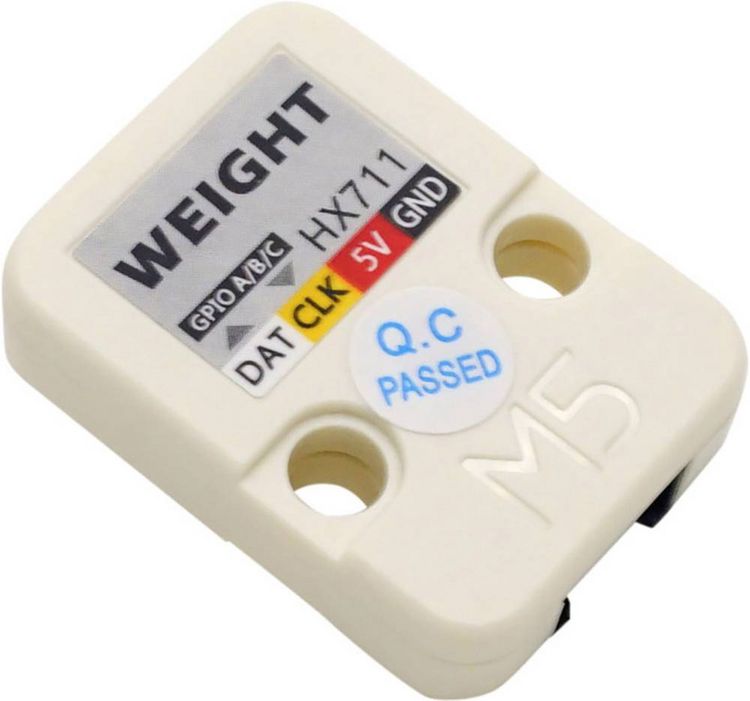

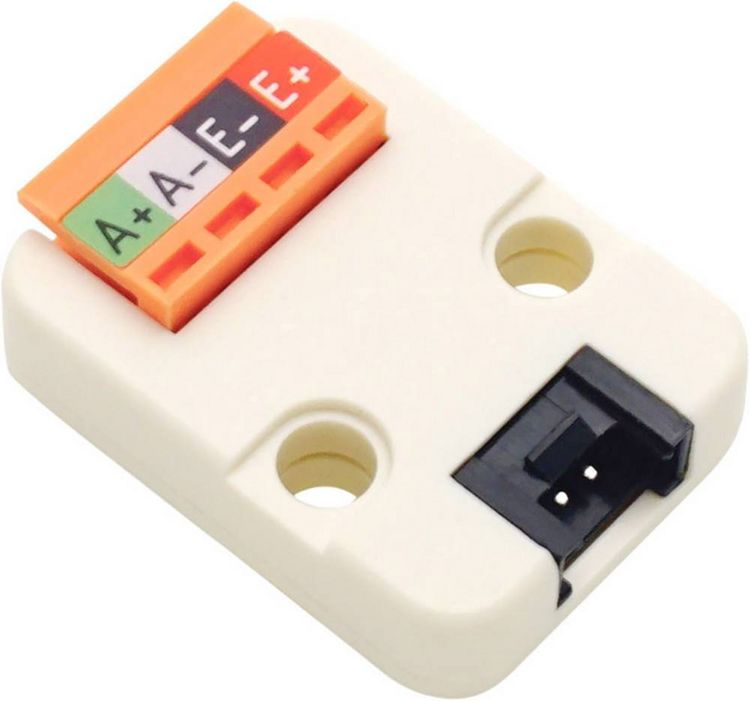

Die Wägeschnittstelle aus der M5Stack-Reihe hat einen integrierten 24-Bit-A / D-Chip HX711, der speziell für elektronische Waagen entwickelt wurde.
Der Eingangsmultiplexer wählt entweder den differentiellen Eingang von Kanal A oder B für den rauscharmen Verstärker mit programmierbarer Verstärkung (PGA). Kanal A kann mit einer Verstärkung von 128 oder 64 programmiert werden, was einer differenziellen Eingangsspannung von ± 20 mV bzw. ± 40 mV entspricht, wenn eine 5-V-Versorgung an den analogen Spannungsversorgungsstift von AVDD angeschlossen wird. Kanal B hat eine feste Verstärkung von 32. Für die internen Register ist keine Programmierung erforderlich. Alle Bedienelemente des HX711 sind über die Stifte angeschlossen.

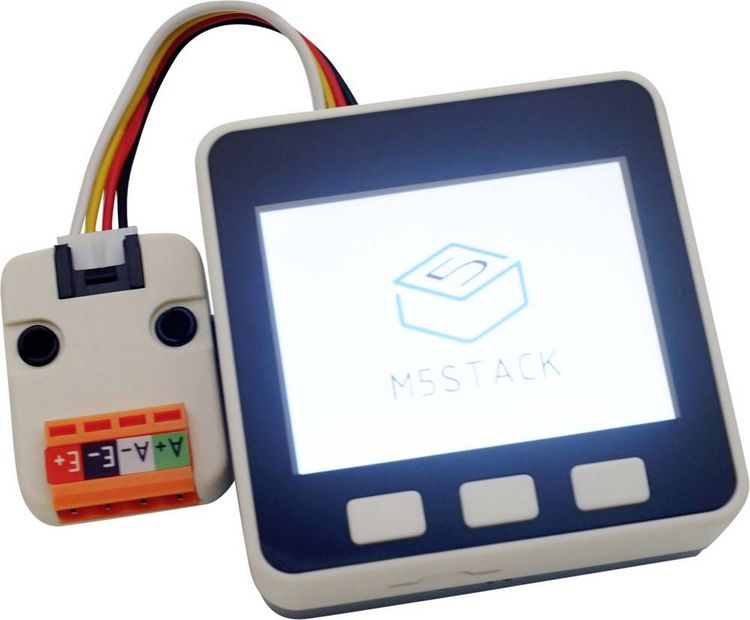

Schließen Sie beispielsweise an Kanal A einen Drucksensor an und verwenden Sie dann den M5Core-Bildschirm, um die Gewichtsdaten anzuzeigen.
Lieferumfang:
Der Eingangsmultiplexer wählt entweder den differentiellen Eingang von Kanal A oder B für den rauscharmen Verstärker mit programmierbarer Verstärkung (PGA). Kanal A kann mit einer Verstärkung von 128 oder 64 programmiert werden, was einer differenziellen Eingangsspannung von ± 20 mV bzw. ± 40 mV entspricht, wenn eine 5-V-Versorgung an den analogen Spannungsversorgungsstift von AVDD angeschlossen wird. Kanal B hat eine feste Verstärkung von 32. Für die internen Register ist keine Programmierung erforderlich. Alle Bedienelemente des HX711 sind über die Stifte angeschlossen.
Schließen Sie beispielsweise an Kanal A einen Drucksensor an und verwenden Sie dann den M5Core-Bildschirm, um die Gewichtsdaten anzuzeigen.

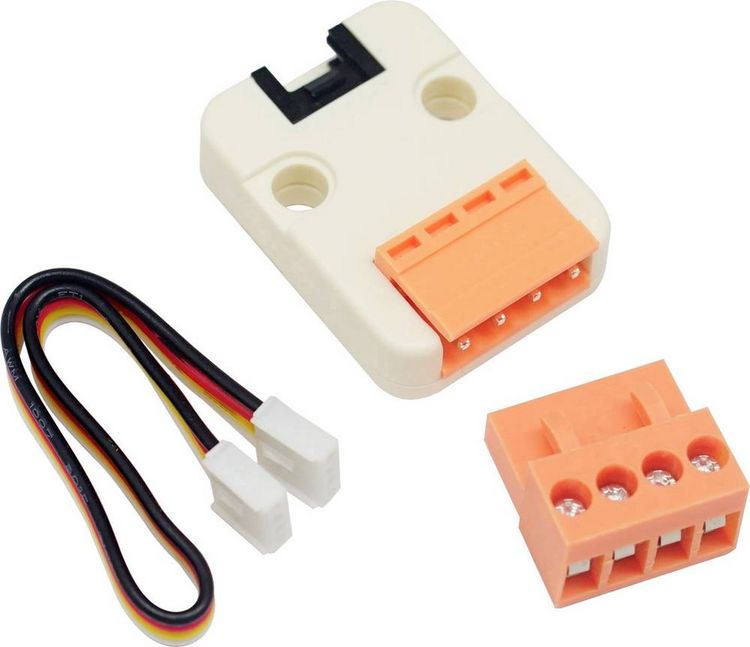

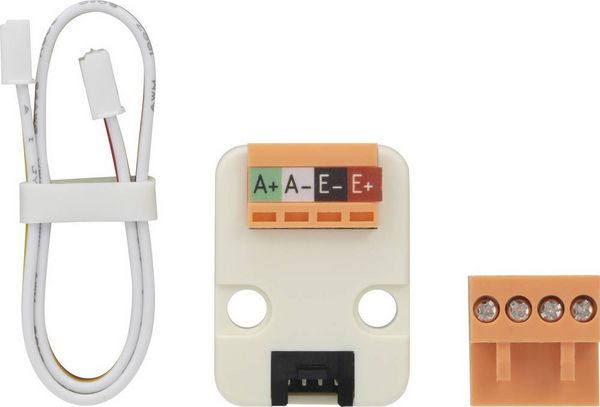

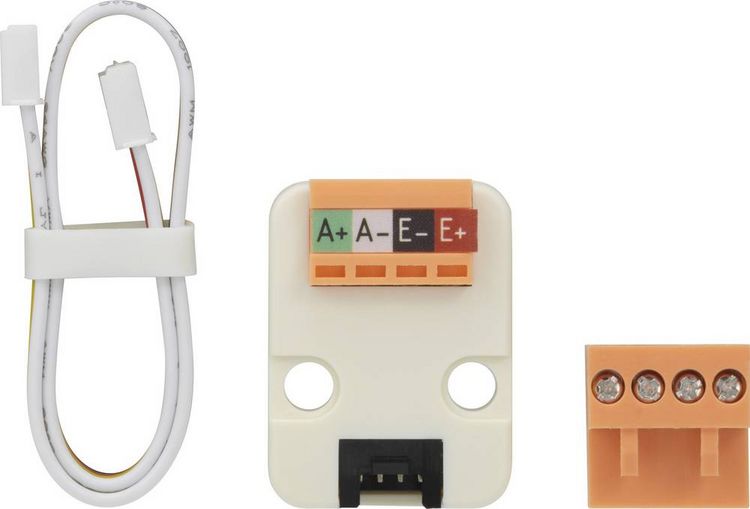

Lieferumfang:
- 1x Wägeschnittstelle
- 1x Grove-Kabel
