VOLTCRAFT ADO-3504 Digital-Oszilloskop 350 MHz 2.5 GSa/s 250 Mpts 12 Bit Digital-Speicher (DSO) 1 St.
2.445,99 €
inkl. gesetzl. MwSt.,
Lieferung nach Hause
Beschreibung
Produktdetails
Marke
VoltcraftMaße (L/B/H)
32,5/11,1/20,9 cm
Gewicht
6455 g
Anzahl analoge Eingänge max.
4
Auflösung
12 Bit
Bandbreite
350 MHz
Bildschirm-Größe
25.65 cm
Eingangsimpedanz
1 MΩ ± 2%
Kalibriert
Werksstandard (ohne Zertifikat)
Messkategorie
CAT II 300 V
Oszilloskop-Besonderheiten
Digital-Speicher (DSO)
Plastikfreie Verpackung
Plastikfreie Verpackung
Produkt-Art
Digital-Oszilloskop
Samplingrate/Kanal
2.5 GSa/s
Schnittstellen
USB-C® + USB-Device + USB-Host + HDMI + LAN
Speichertiefe/Kanal
250 Mpts
Typ
ADO-3504
EAN
4064161486901

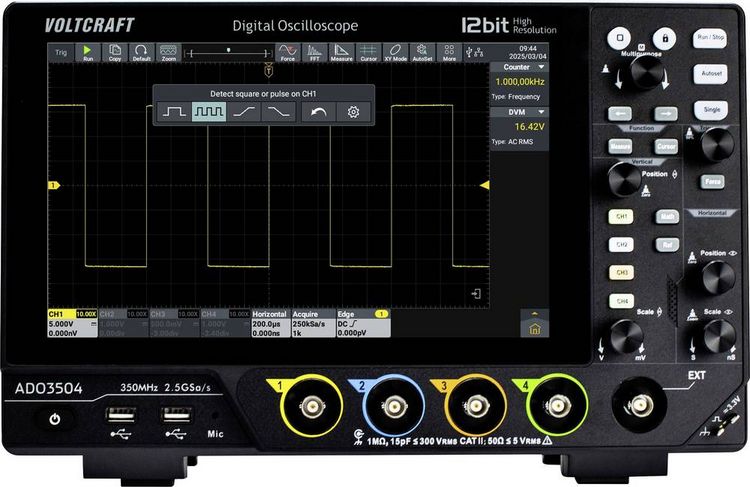

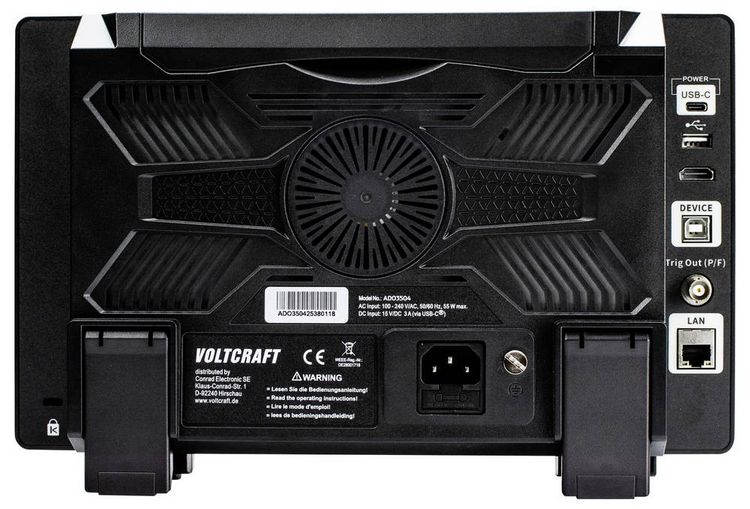

Das ADO-3504 Oszilloskop von Voltcraft besticht durch hochwertige Ausstattung und handliches Design, wodurch es sich ideal für den mobilen Einsatz eignet. Das Herzstück des Geräts bildet das 10,1 Zoll große Display mit einer Auflösung von 1024 x 600 Pixeln. Zur Systemintegration stehen diverse Schnittstellen wie HDMI, USB, LAN sowie ein Trigger-Ausgang (P/F) zur Verfügung.
High-Speed-Signalerfassung und Performance
Mit einer Echtzeit-Abtastrate von bis zu 2,5 GSa/s bietet das ADO-3504 eine exzellente Zeitauflösung. Dank der hohen Aktualisierungsrate von 500.000 wfms/s identifiziert das Voltcraft Oszilloskop selbst extrem seltene und kurze Signalstörungen und stellt diese exakt dar.
Umfassende Trigger-Optionen für komplexe Analysen

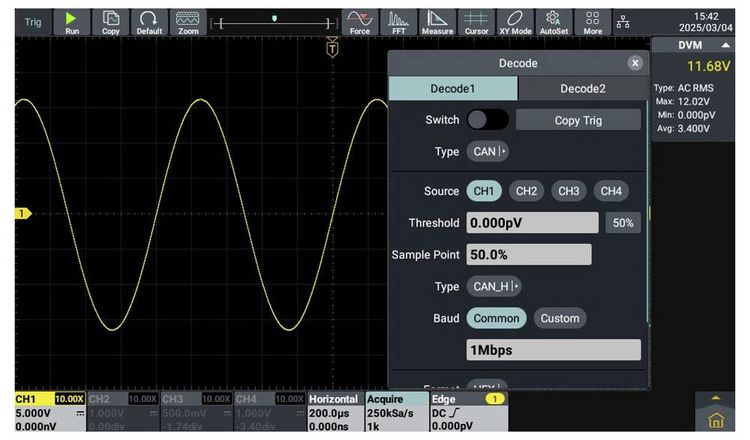

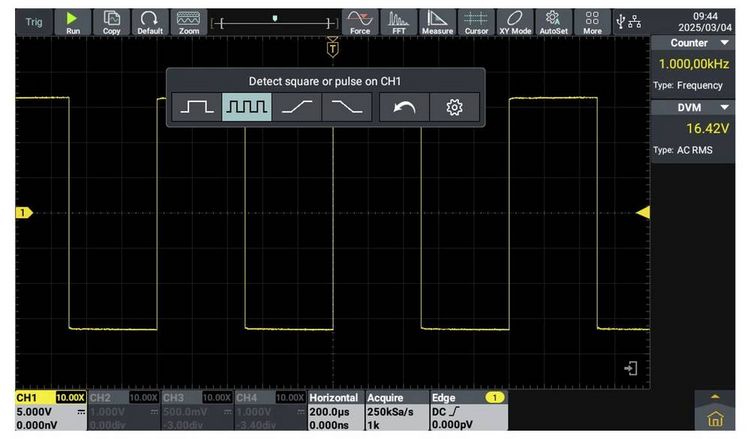

Die enorme Bandbreite an Triggerfunktionen ermöglicht die Analyse komplexer Signale. Neben Standard-Triggern (Flanke, Impuls, Video) unterstützt das Gerät erweiterte Funktionen wie Runt-, Window-, Timeout- und Logik-Trigger sowie die Protokoll-Dekodierung für serielle Busse (RS232/UART, I2C, SPI, CAN, LIN).
Technische Details

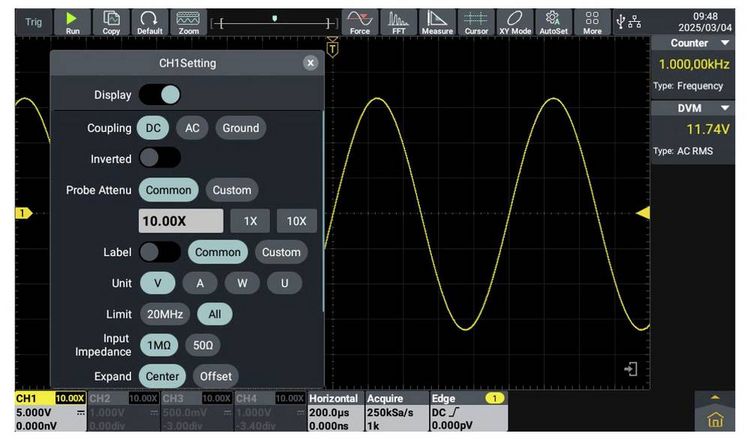

Das ADO-3504 Oszilloskop bietet eine Bandbreite von 350 MHz, vier Analogkanäle sowie einen externen Triggereingang bei einer Speichertiefe von 250 Mpts. Als Trigger-Quellen könnenCH1, CH2, CH3, CH4, die AC-Netzleitung oder ein externes Signal definiert werden. Bei der Erfassung kann flexibel zwischen den Modi Sample, Spitzenwert, hoher Auflösung, Mittelwert oder Segmentierung gewechselt werden. Die vertikale Empfindlichkeit von 500 µV/div bis 10 V/div bei einer 12-Bit-Auflösung ermöglicht eine detailgetreue Abbildung verschiedenster Amplituden. Durch das minimale Hintergrundrauschen (500 µV/div) werden selbst feinste Signale ohne störende interne Überlagerungen sichtbar gemacht.
Lieferung mit Zubehör

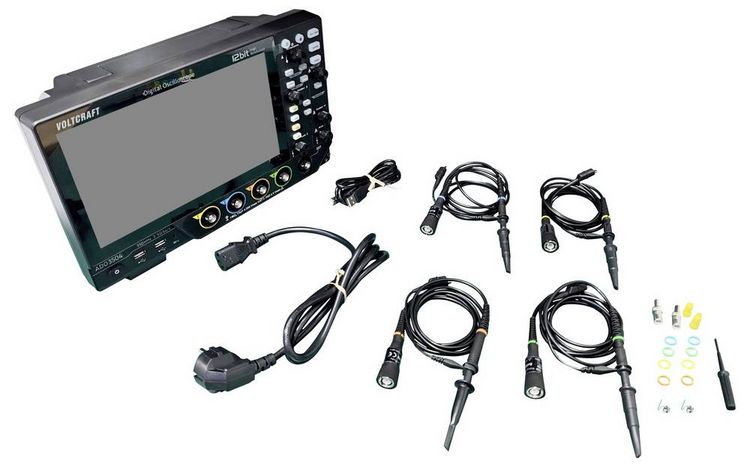

Das Voltcraft-Oszilloskop wird als einsatzbereites Komplettpaket inklusive Netzkabel, USB-A- und USB-B-Kabeln, vier Tastköpfen (Prüfleitern) und einem Einstellset geliefert. Eine Voltcraft-Kurzanleitung und ein Sicherheitsdatenblatt liegen ebenfalls bei.
Lieferumfang:
- Oszilloskop
- Netzkabel
- USB-A / USB-B Kabel
- 4x Prüfleiter
- Einstellset
- Gedruckter Voltcraft Sicherheitshinweis
- Voltcraft Kurzanleitung
