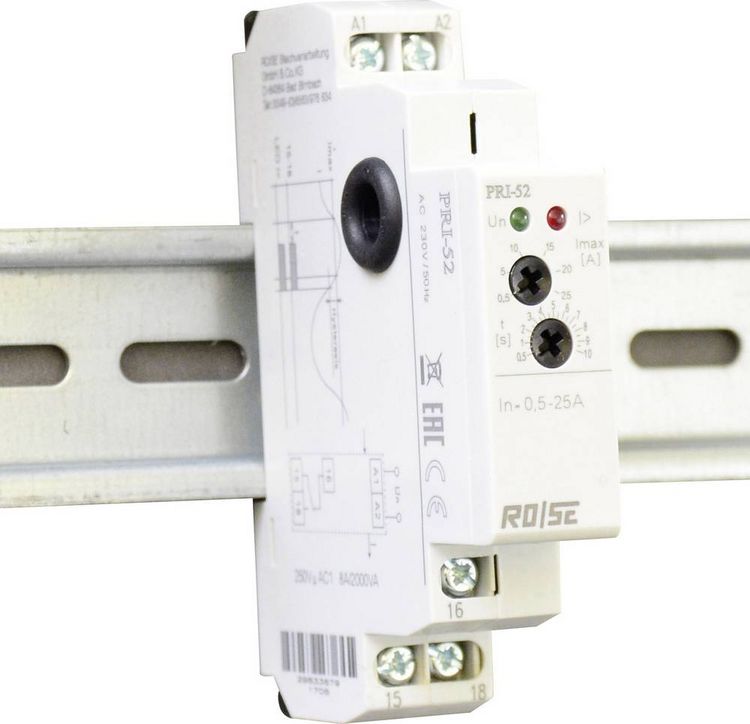

Das ELKO EP PRI-52 ist ein spezialisiertes Stromüberwachungsrelais für die professionelle Kontrolle von Wechselstromlasten im Bereich von 0,5 bis 25 A. Es wurde entwickelt, um Überstromzustände (Imax) in industriellen und gewerblichen Anwendungen sicher zu detektieren und entsprechende Schaltbefehle über den integrierten Wechslerkontakt auszuführen. Berührungslose Strommessung durch integrierten Wandler Ein wesentliches Merkmal des PRI-52 ist der integrierte Stromwandler. Die Messung des fließenden Stroms erfolgt induktiv über eine Durchstecköffnung direkt im Gehäuse des Geräts. Dies bietet entscheidende Vorteile für die Installation und Systemsicherheit: Der zu überwachende Leiter muss nicht aufgetrennt werden, wodurch Übergangswiderstände an zusätzlichen Klemmstellen vermieden werden. Sollte der Standardbereich nicht ausreichen, ist zudem der Anschluss eines externen Stromwandlers möglich, um höhere Stromstärken präzise zu erfassen. Vielseitige Einsatzmöglichkeiten im Energiemanagement Ferndiagnose und Prozessüberwachung: Das Relais dient zur Überwachung entfernter Motoren, Pumpen oder Heizungen. Es erkennt frühzeitig Unregelmäßigkeiten wie Kurzschlüsse oder eine schleichend steigende Stromaufnahme, die auf mechanischen Verschleiß oder Blockaden hindeuten können. Einsatz als Prioritätsrelais (Lastabwurf): In Anlagen, in denen zwei leistungsstarke Verbraucher – wie etwa ein Heizkessel und eine Fußbodenheizung – an derselben Phase betrieben werden, fungiert das PRI-52 als Vorzugsrelais. Es verhindert die gleichzeitige Aktivierung beider Lasten und schützt so den Hauptleitungsschutzschalter vor Fehlauslösungen durch Überlastung. Dies spart Kosten bei der Dimensionierung der Hauptsicherung. Betriebs- und Transitstromanzeige: Das Gerät informiert zuverlässig über die Aktivierung von Endverbrauchern wie Ceranfeldern, Ventilatoren oder Industriemaschinen, indem es den Stromfluss detektiert und signalisiert. Optimierung von Eigenverbrauch in PV-Anlagen: In Photovoltaikanwendungen kann das Relais dazu genutzt werden, Verbraucher gezielt in Abhängigkeit von der aktuellen Leistung des Wechselrichters zuzuschalten, um die Energieeffizienz zu steigern. Technische Präzision und kompakte Installation Das Gerät ist für die Montage auf Standard-DIN-Schienen (Hutschiene) konzipiert und belegt mit nur 17,6 mm Breite lediglich eine Teilungseinheit im Verteilerkasten. Die Einstellung des Schwellwerts erfolgt stufenlos und präzise über ein frontseitiges Potentiometer. Der robuste Ausgangskontakt ist als Wechsler (1x CO) ausgeführt und für eine Schaltleistung von bis zu 8 A ausgelegt. Mit einer Versorgungsspannung von 230 V AC fügt sich das PRI-52 nahtlos in bestehende Steuerungsumgebungen ein.
Lieferumfang:
- 1x ELKO EP PRI-52 Stromüberwachungsrelais Bedienungsanleitung
